Wie heißen die Teile am Fenster?
Faszination Fenster: Die Welt hinter dem Glas
Fenster sind so viel mehr als nur Glas und Rahmen. Sie sind das Auge zur Welt, die Tür zum Licht und der Schlüssel zum angenehmen Raumklima. Begeben wir uns gemeinsam auf eine Reise, die uns hinter die Kulissen unseres alltäglichen Blickfangs führt: das Fenster.
Inhaltsverzeichnis
Die sieben Hauptbestandteile eines Fensters verstehen
Ein einflügeliges Fenster setzt sich aus sieben wichtigen Bausteinen zusammen, die gemeinsam eine perfekte Einheit bilden:
- Fensterrahmen
- Fensterflügel
- Glasleiste
- Isolierglas
- Dreh-Kipp-Beschläge
- Dichtungen
- Fenstergriff
Falls andere Ausführungen beim Fenster zum Einsatz kommen, haben Sie die Möglichkeit, aus verschiedenen Profilen und Bauteilen zu wählen.
Beispielsweise können auch noch andere Fensterausführungen mit zusätzlichen Bauteilen wie einem Stulpprofil, einem Kämpferprofil, ein Sprossenprofil oder verschiedenen Beschlagsvarianten gebaut werden.
Jedes dieser Elemente spielt seine eigene, entscheidende Rolle.
7 Hauptbestandteile eines Fensters: Ein Fenster besteht aus sieben wesentlichen Komponenten – Fensterrahmen, Fensterflügel, Glasleiste, Isolierglas, Dreh-Kipp-Beschläge, Dichtungen und Fenstergriff –, die gemeinsam eine perfekte Einheit bilden.
Bestandteile der Fensterrahmen
Vom Fensterrahmen spricht man von dem Profilteil, welches bei der Montage fest mit dem Mauerwerk verschraubt und abgedichtet wird. Im Fensterrahmen befindet sich auch für gewöhnlich eine Dichtungsebene und eine Beschlagsnut, in der die Schließstücke positioniert und verschraubt werden. Der Rahmen passt sich dank der Konturen optimal mit dem Fensterflügel an und macht so eine dichte Einheit, die Wind, Regen und Kälte sowie viele weitere Einflüsse von Innen und Außen trotzt.
Wenn es um den Fensterrahmen geht, ist es wichtig zu wissen, dass die Qualität der Materialien und der Einbau entscheidend sind für die Langlebigkeit und Effizienz des Fensters.
Verschiedene Rahmentypen wie Holz, Kunststoff oder Aluminium haben unterschiedliche Eigenschaften, die sich auf Wärmedämmung und Wartungsfreundlichkeit auswirken können.

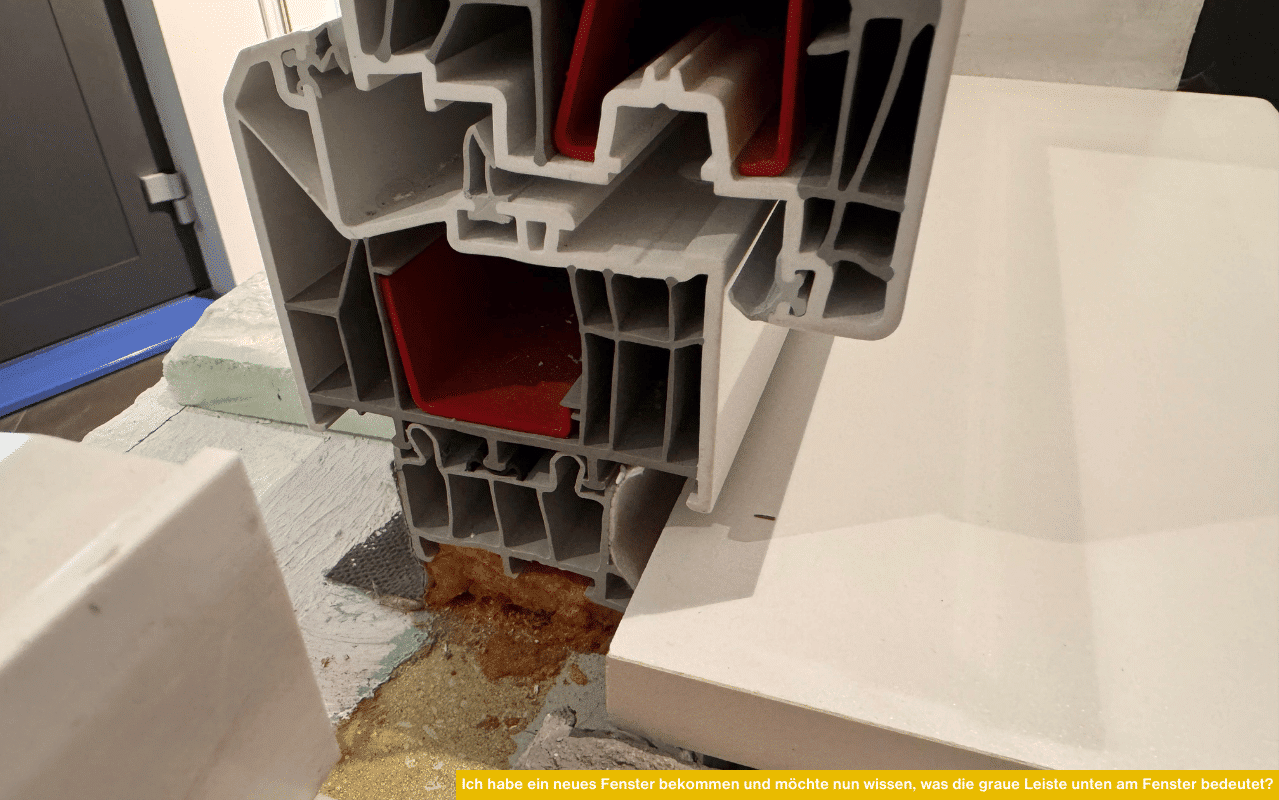

Bei Kunststoff-Rahmen haben Sie, wie im Bild unten ersichtlich ist, entsprechende Luftkammern, die als Luftpolster dienen und so die Dämmwerte des Fensters optimieren. Der Uf-Wert (Wärmedämmert des Rahmens) gibt Ihnen Aufschluss über die Wärmedämmung.
Ein gut konstruierter Fensterrahmen ist also mehr als nur eine „Hülle“ – er ist eine Schlüsselkomponente, die wesentlich zur Leistungsfähigkeit der gesamten Fenstereinheit beiträgt.

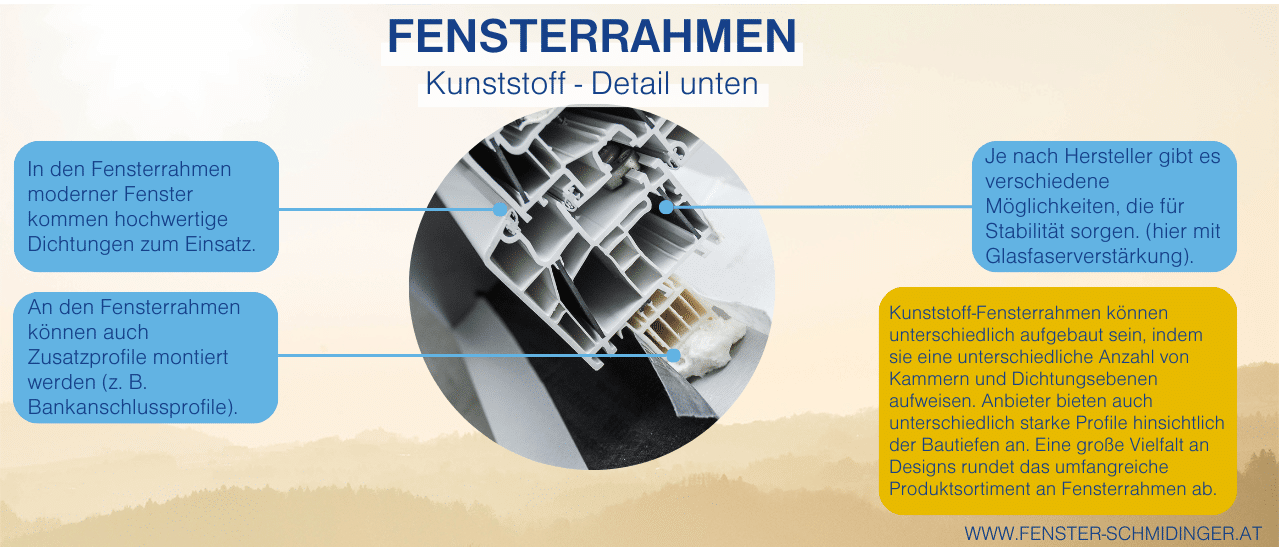

Die Bestandteile eines Fensters – Der Fensterrahmen im Detail!

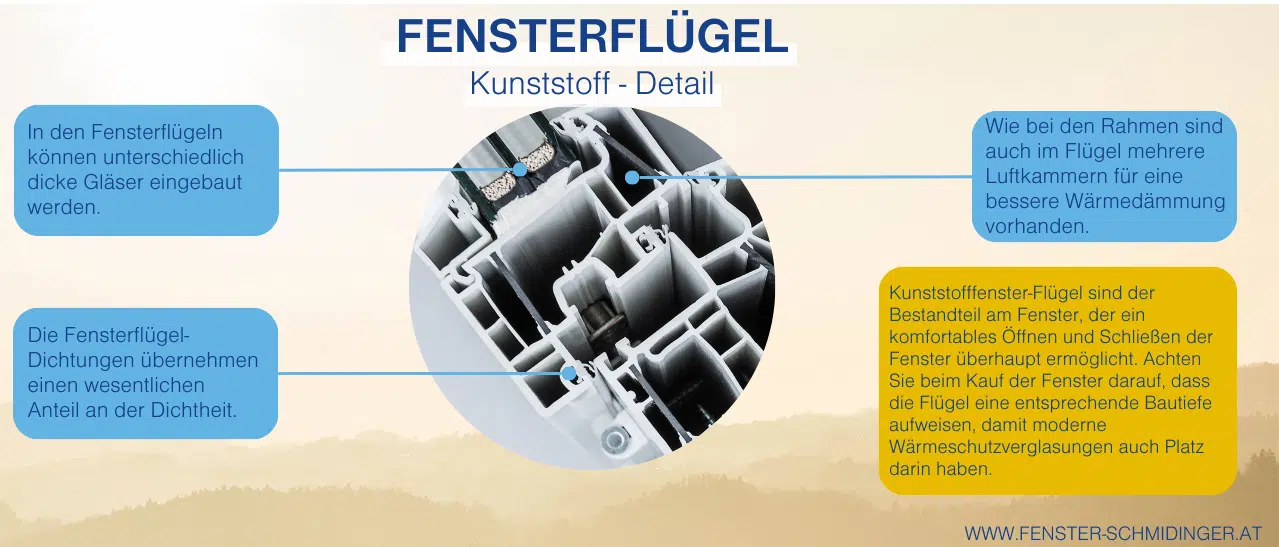

Ein Blick auf Fensterflügel und seine Funktion
Der Fensterflügel ist der bewegliche Teil des Fensters, den man durch Betätigung des Fenstergriffs und der Fensterbeschläge öffnet. Im Fensterflügel selbst ist die Glasscheibe durch Glasleisten fixiert. Ähnlich wie das Rahmenprofil besteht der Fensterflügel bei Kunststofffenstern aus Mehrkammern-Profilsystemen und wird bei den meisten Herstellern durch eine Stahlarmierung verstärkt.
Neben den gängigen Wärmeschutzgläsern können auch 3-fach Verglasungen, Sicherheitsgläser und Schallschutzgläser in die Fensterflügel eingebaut werden.
Beim Aufbau des Fensterflügels integrieren Hersteller auch häufig diverse Dichtungen, die bereits nach der Extrusion der Fensterprofile eingezogen werden. Bei den gängigsten Flügelprofilen gibt es sowohl eine Flügelanschlagdichtung als auch eine Verglasungsdichtung im Profil integriert. Einige Systeme ziehen außerdem eine Mitteldichtung am Fensterflügel ein, während andere diese im Rahmenprofil positionieren.
Der Fensterflügel ist ein weiterer wichtiger Bestandteil des Fensters, der erst ein komfortables Bedienen des Fensters ermöglicht. Achten Sie beim Kauf der Fenster darauf, dass in den Fensterflügeln entsprechend moderne Verglasungen eingesetzt werden können.

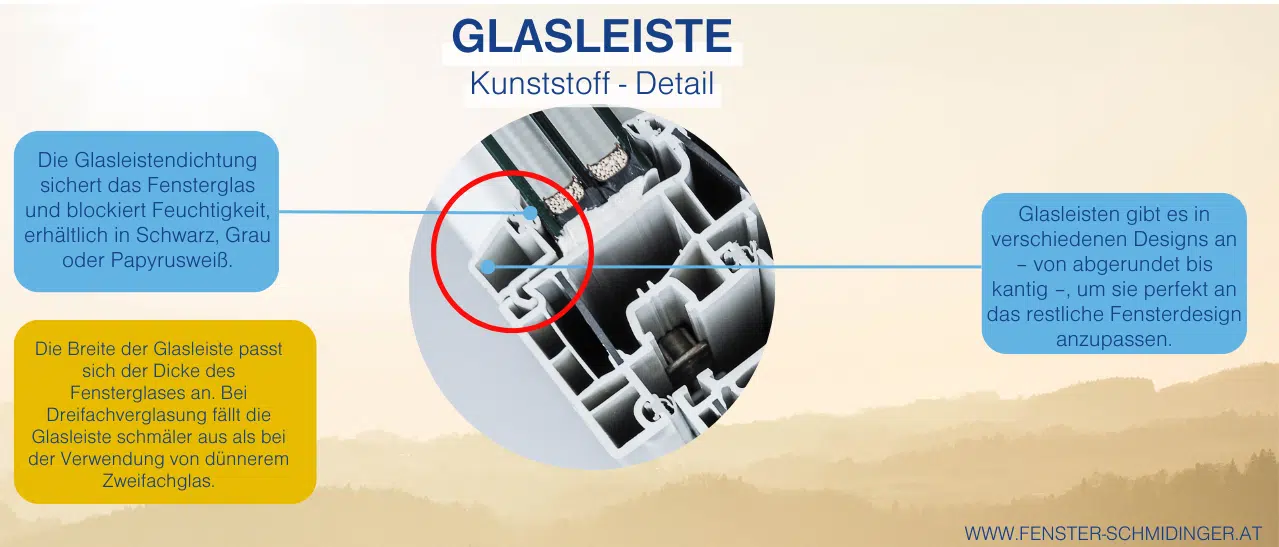

Die Glasleiste, ein wichtiger Fensterbestandteil zum Fixieren des Glases
Die Glasleiste spielt eine wichtige Rolle am Fenster. Ihre Hauptfunktion besteht nämlich darin, die Mehrfachverglasung im Fensterflügel sicher zu halten.
Glasleisten sind in verschiedenen Dicken erhältlich, sodass sowohl Zweifach- als auch Dreifachverglasungen problemlos eingebaut werden können. Die Konturen der Glasleisten können variieren und von eckig bis rund ausfallen. Auch die Dichtungen der Glasleisten können in verschiedenen Farben wie etwa schwarz, grau oder papyrusweiß hergestellt sein.
Bei Holz-Alu-Fenstern verzichtet man manchmal auf Glasleisten, weil die Verglasung von außen erfolgt und die Aluminiumschale als Halterung für die Gläser dient.
Glasleisten sichern Mehrfachverglasungen im Fensterflügel und sind, je nach Bedarf, in unterschiedlichen Dicken für Zweifach- und Dreifachverglasungen verfügbar. Dabei reichen ihre Formen von eckig bis rund.
Isolierglas: Der Bauteil am Fenster, der für die Wärmedämmung & Schallschutz hauptverantwortlich ist
Isolierglas ist mehr als nur eine Glasscheibe, die in ein Fenster eingebaut wird; es ist vielmehr ein hochentwickeltes Bauelement, das nicht nur für Wärmedämmung sorgt, sondern auch Schalldämmung und Sicherheit gewährleistet.
Ein Isolierglas besteht aus mindestens zwei Glasscheiben, die mittels eines Abstandhalters miteinander verbunden und feuchtigkeitsdicht verschlossen sind.
Moderne Varianten bestehen aus drei einzelnen Glasscheiben, bei denen der Luftraum zwischen den Gläsern zusätzlich mit einem Edelgas wie Argon gefüllt ist und somit für einen besseren Dämmwert sorgt. Beschichtungen wie Low-E erhöhen die Wärmedämmung, während Sonnenschutzbeschichtungen die sommerliche Aufheizung minimieren. Der Randverbund hält alles zusammen und spielt eine entscheidende Rolle für die Langlebigkeit und Effizienz des Isolierglases. Bei der Auswahl sollte man auf den Ug-Wert achten, der die Wärmedämmung angibt.
Im Hinblick auf die Verglasung gibt es noch weitere Bezeichnungen, die wichtig sind, wie den G-Wert, den Randverbund – beispielsweise der „warmen Kante“ – sowie sicherheitsrelevante Kennzeichnungen wie ESG (Einscheibensicherheitsglas) und VSG (Verbundsicherheitsverglasungen).
Möchten Sie auch wissen, wie ein Glaswechsel vonstattengeht, dann können wir Ihnen diesen Beitrag weiterempfehlen: „Glaswechsel bei Kunststofffenstern“

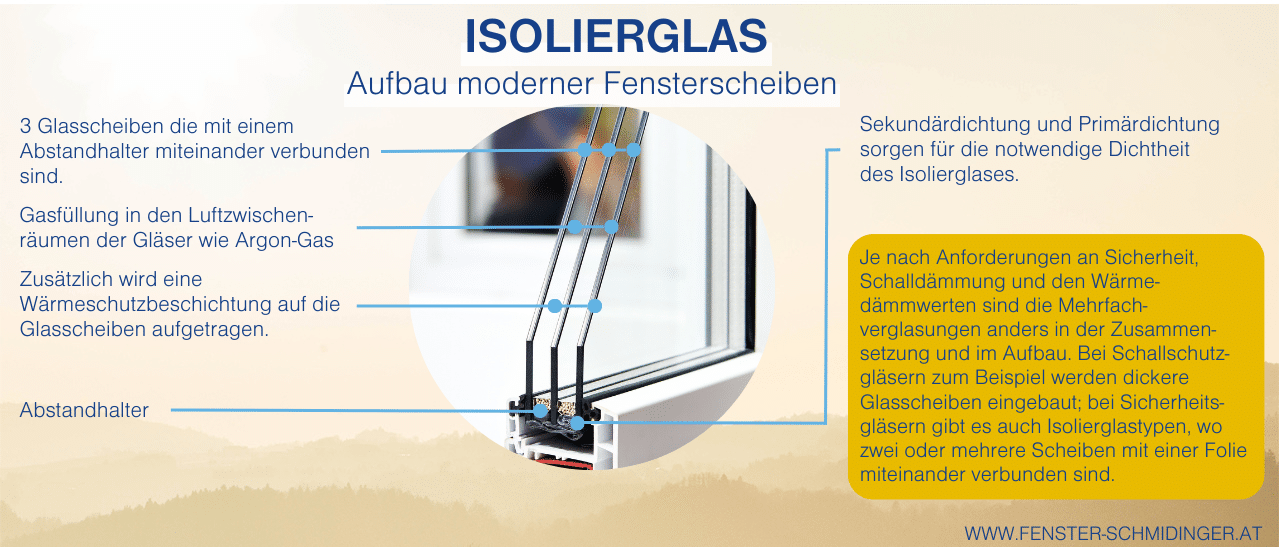

Aufbau moderner Fensterscheiben
Ausgeklügelte Mechanik am Fenster, dank Dreh-Kipp-Beschlag
Wenn Sie sich je gefragt haben, warum Ihr Fenster so reibungslos öffnet und schließt, dann sind diese kleinen technischen Meisterwerke die Antwort. Einfach ausgedrückt, sie sind das Herzstück jedes modernen Fensters. Ohne sie wäre das Öffnen, Schließen oder Kippen des Fensters schlicht unmöglich.
Es gibt natürlich unterschiedliche Hersteller auf dem Markt, die sich auf die Produktion dieser Beschläge spezialisiert haben. Wenn wir ehrlich sind, teilen sich nur drei bis vier große Player den Großteil dieses Marktes. Sie beliefern eine Vielzahl an Fensterproduzenten und bieten damit eine breite Palette an Optionen.
Neben Dreh-Kipp-Beschlägen gibt es auch reine Dreh- bzw. nur Kipp-Beschläge, die man in die Fenster verbaut. Auch Schiebebeschläge wie PSK (Parallel-Schiebe-Kipp-Beschläge) sind gängige Mechaniken zum Öffnen der Fenster.

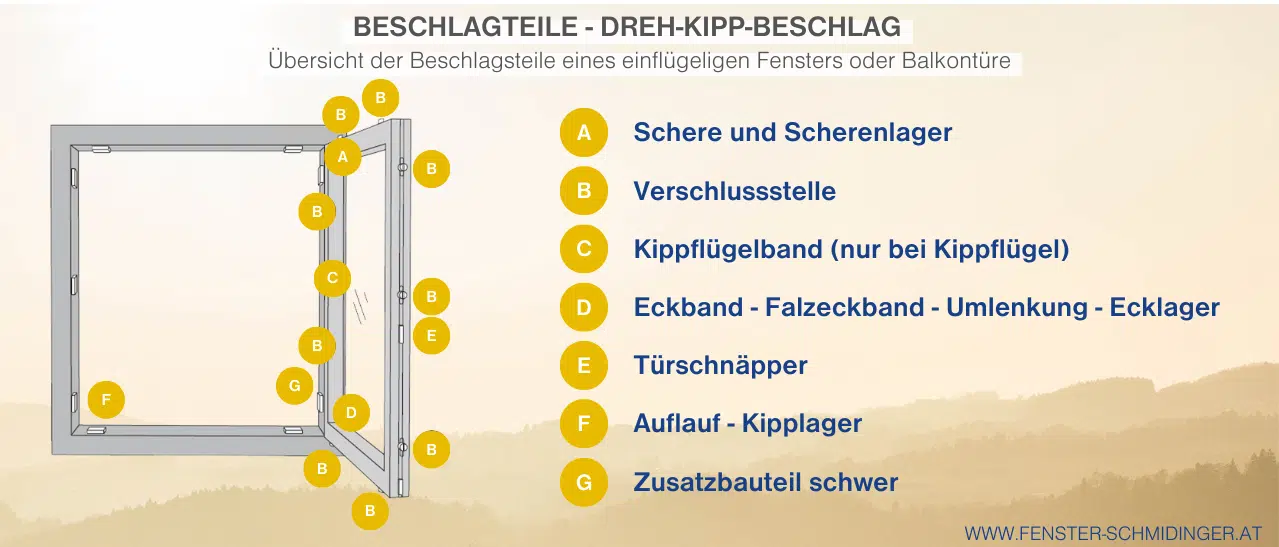

Übersicht Beschlägeteile Dreh-Kipp Beschlag – Bestandteil Mechanik der Fenster
Alternative Beschlags-Optionen für das Fenster
Es gibt auch Alternativen wie zuvor schon erwähnt! Wenn Dreh-Kipp nicht Ihr Ding ist, kein Problem. Es gibt auch reine Drehfenster und Kippfenster. Und für diejenigen, die etwas ganz anderes möchten, gibt es auch Optionen wie Schiebefenster, Schwingfenster oder Faltfenster.
Jede Variante hat ihre eigenen Vor- und Nachteile, und natürlich, ihre eigene Funktionsweise und Optik.
Mehr über die verschiedenen Fenstertypen zeigen wir Ihnen auch in diesem Beitrag: „Welche Fenstertypen gibt es? – Material, Typen und Eigenschaften“.

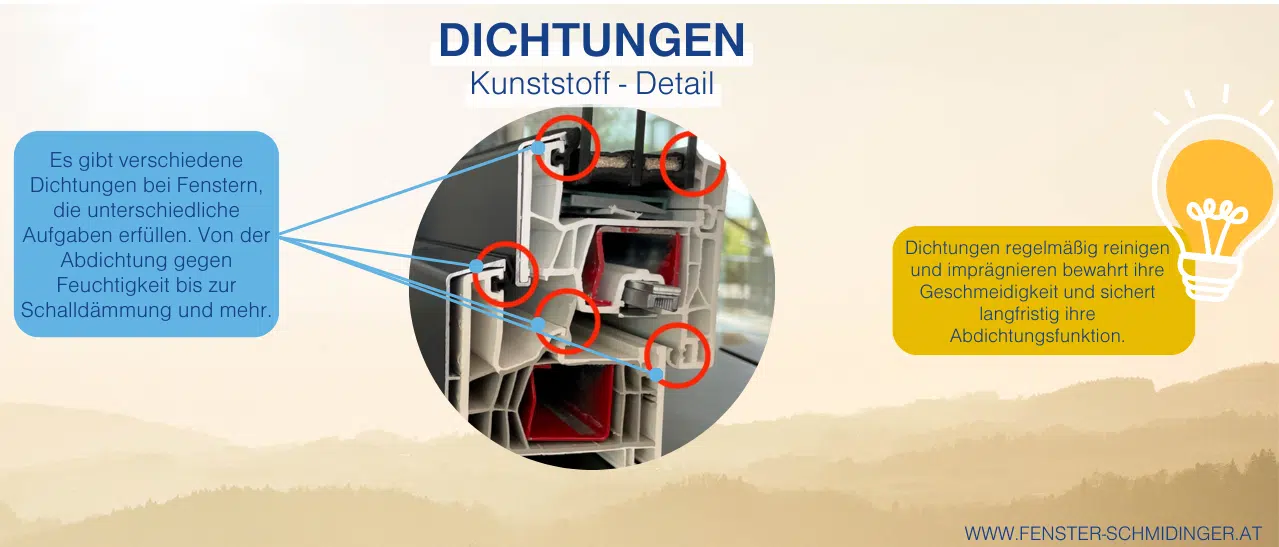

Die Rolle von Dichtungen bei Fenstern

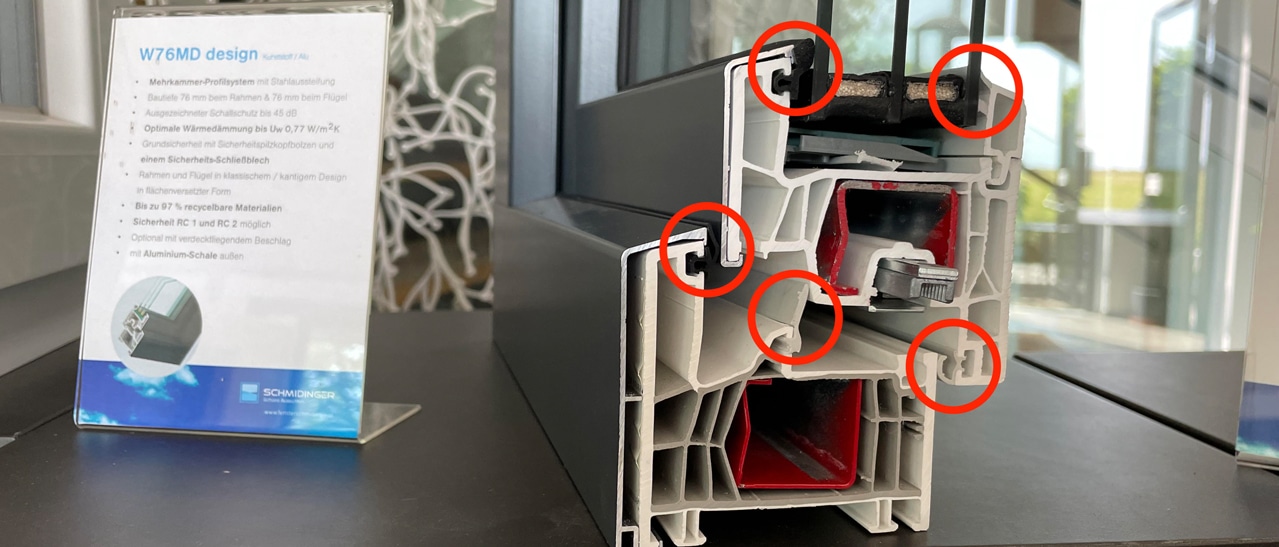

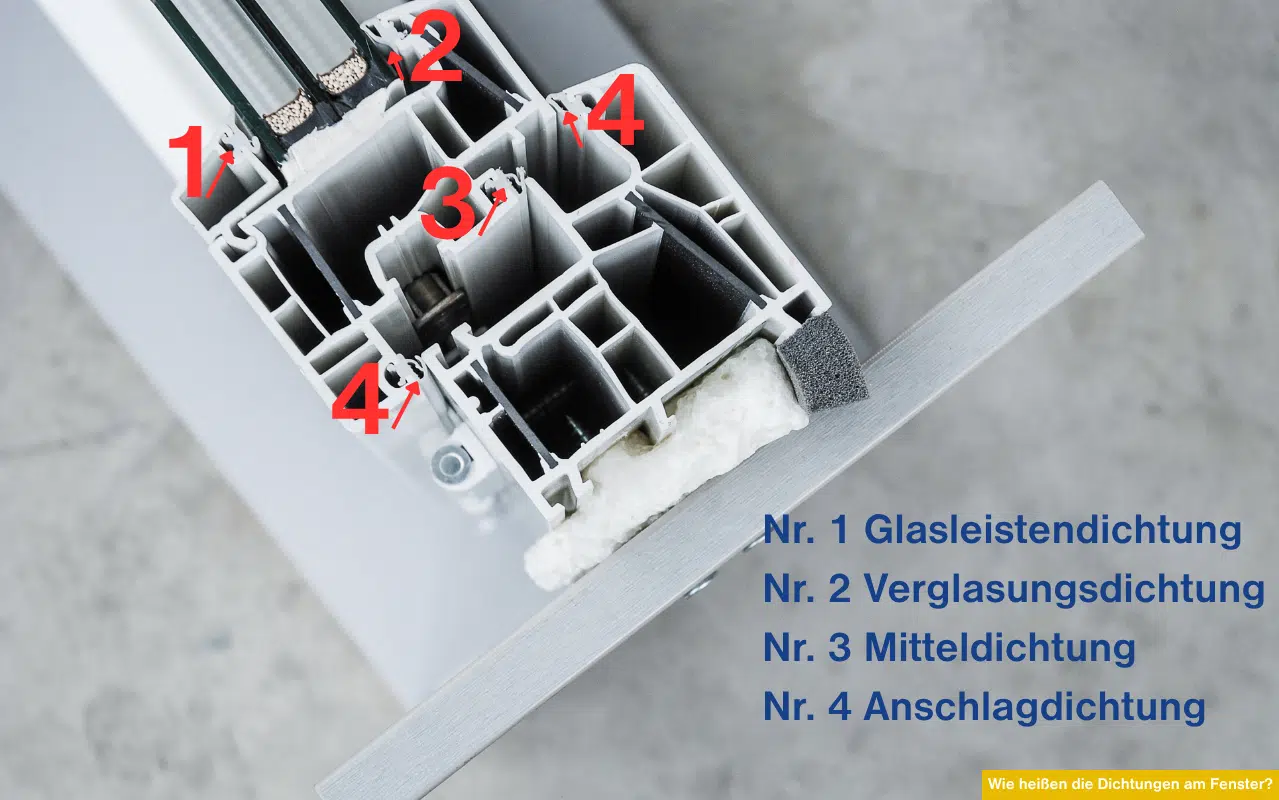

Bei einem Fenster sind zahlreiche Dichtungen integriert, die in diversen Ausführungen und Farben erhältlich sind. Beim betrachteten Fensterschnitt erkennen Sie insgesamt fünf Dichtungen. Die obersten Dichtungen sind jene, die direkt mit den Glasleisten extrudiert werden, sowie die Verglasungsdichtung am Flügel, die maßgeblich für die Stabilität und Dichtheit der Verglasung sorgt.
Für die Dichtheit der meisten Kunststofffenster sind oft standardmäßig zwei Rahmendichtungen und eine Flügeldichtung verantwortlich. In unserem dargestellten Beispiel sehen Sie eine schwarze Rahmendichtung, eine hellgraue Mitteldichtung und am Flügelprofil eine integrierte Flügeldichtung.
Die Dichtung schützt Ihre Wohnung nicht nur vor Zugluft und Kälte, sondern sorgt auch dafür, dass ein entsprechend hoher Schalldämmwert erreicht wird.
Ein Fenster verfügt nicht nur über mehrere Dichtungen in unterschiedlichen Ausführungen und Farben, sondern auch, wie der Fensterschnitt zeigt, fünf Dichtungen, einschließlich Rahmendichtungen und einer besonders für die Verglasung am Flügel entscheidenden Flügeldichtung.

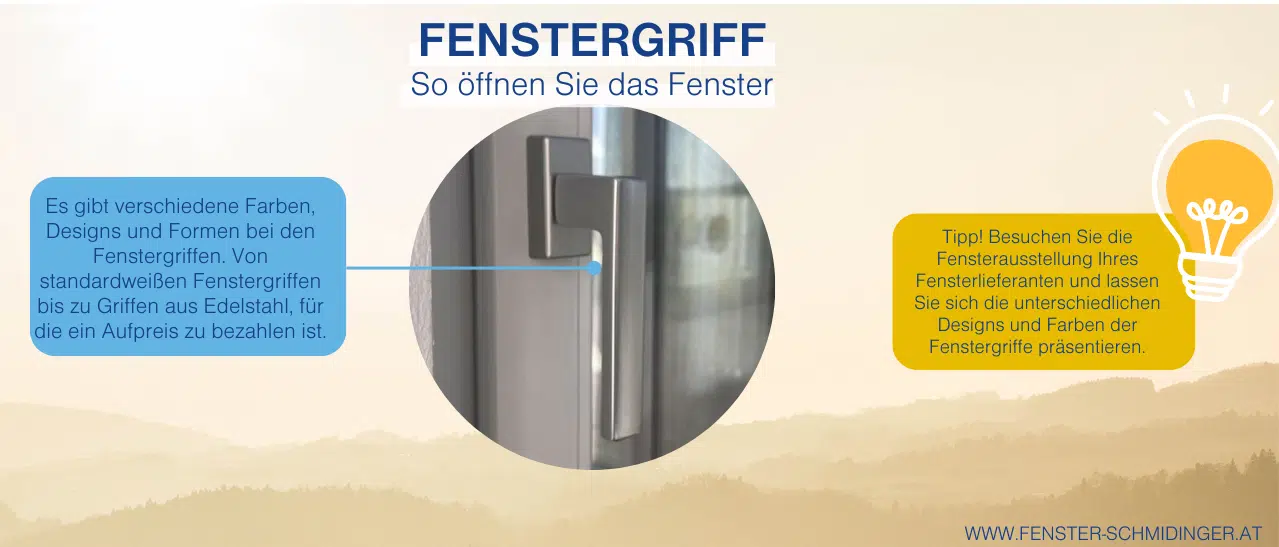

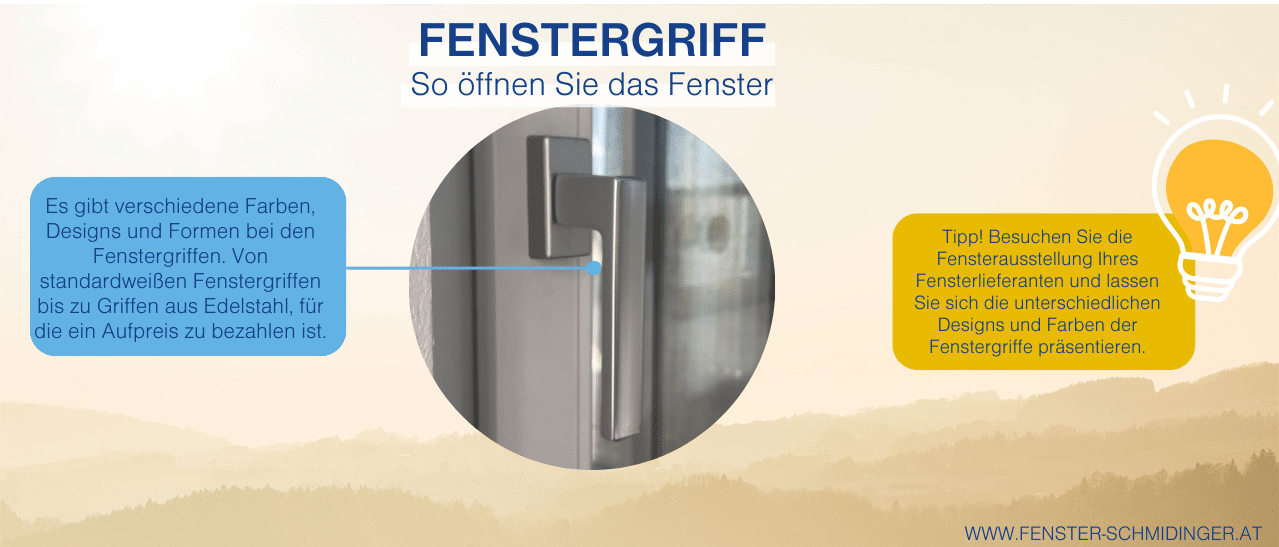

Fenstergriff ist mehr als nur ein Bedienelement
Der Fenstergriff ist weit mehr als nur ein einfaches Bedienelement; er nimmt eine zentrale Rolle bei der Bedienung des Fensters ein. Neben den grundlegenden Funktionen wie dem Öffnen und Kippen des Fensters ist er ebenfalls ein wichtiger Faktor für die ästhetische Ausgestaltung. Darüber hinaus sind Fenstergriffe in verschiedensten Materialien, Formen, Designs und Preiskategorien erhältlich.
Aber nicht nur das: Wenn es um Ihre Sicherheit geht, kann ein Fenstergriff noch viel mehr bieten. Von abschließbaren Varianten bis hin zu Alarmgriffen stehen Ihnen unterschiedliche Features zur Verfügung, die speziell auf Ihre Sicherheitsbedürfnisse zugeschnitten sind. Ein gut ausgewählter Fenstergriff kann also mehr als nur Ihr Fenster öffnen – er kann zu Ihrem persönlichen Wohlgefühl und Ihrer Sicherheit beitragen.
Hier ist eine Übersicht der verschiedenen Fenstergriffe für Dreh-Kipp-Fenster:
Standard-Fenstergriffe
- Einfacher Fenstergriff – Klassischer Griff ohne besondere Funktionen, ermöglicht das Öffnen, Kippen und Schließen des Fensters.
- Ergonomischer Fenstergriff – Speziell geformt für eine komfortablere Handhabung.
Sicherheitsfenstergriffe
- Versperrbarer Fenstergriff – Kann in geschlossener oder gekippter Position verriegelt werden, um unbefugtes Öffnen zu verhindern.
- Fenstergriff mit Schlüssel – Zusätzliche Sicherheit durch einen Schlüssel, besonders für Kinderschutz oder Einbruchhemmung geeignet.
- Fenstergriff mit Druckknopf – Ein Knopf muss gedrückt werden, um das Fenster zu öffnen – erschwert das Öffnen durch Kinder oder Einbrecher.
- Abschließbarer Fenstergriff mit Druckknopf – Kombination aus Druckknopf und Schlüssel für noch mehr Sicherheit.
Spezielle Fenstergriffe
- Elektronischer Fenstergriff – In smarte Haussteuerung integrierbar, oft mit Alarmfunktion oder Statusanzeige.
- Fenstergriff mit Alarm – Gibt ein akustisches Signal bei unbefugtem Öffnen oder Erschütterung.
- Automatischer Fenstergriff – Ermöglicht die Steuerung per Fernbedienung oder Smart-Home-System.
Design-Fenstergriffe
- Griff in Edelstahloptik – Hochwertiges Design für moderne Fenster.
- Retro-Fenstergriff – Klassischer Stil, oft mit Verzierungen für Altbau-Charme.
- Flacher Fenstergriff – Minimalistisches Design für ästhetische Integration.
Der Fenstergriff ist nicht nur für das Öffnen und Kippen zuständig, sondern auch ein Designelement. Er kommt in verschiedenen Materialien und Formen und bietet zusätzliche Sicherheitsfeatures wie abschließbare Varianten oder Alarmgriffe.
So können die Fensterbestandteile zusammengebaut werden
Zunächst erfolgt in der Arbeitsvorbereitung die Erfassung der Fensterelemente, wobei der anstehende Zuschnitt optimiert und die benötigten Materialien wie Profile und Glas bestellt werden. Da bei den meisten Fensterherstellern weiße Kunststoffprofile stets vorrätig sind, können nach der Arbeitsvorbereitung bereits Informationen an die Produktion weitergegeben werden.
Der Prozess beginnt mit dem Zuschnitt der einzelnen Fensterprofile, welcher von der EDV entsprechend optimiert wurde. Sind die Fensterrahmen und Fensterflügel gemäß Maß zugeschnitten, kommen laut Vorgaben des Systemgebers Stahlarmierungen in die Kammern der Profile. Diese verleihen dem Fenster oder der Tür die notwendige Stabilität und Sicherheit. Sobald die Stahlarmierung mit den Profilen verschraubt ist, gelangen die einzelnen Rahmen- und Flügelteile in spezielle Kunststoff-Schweißmaschinen. Dort werden die Profilenden heiß temperiert und nach dem Entfernen der Schweißplatten verschweißt die Maschine die Rahmen und Flügel miteinander, um eine feste Verbindung zu gewährleisten.
Ist das Fenster verschweißt, folgt der nächste Schritt: das Entfernen der Schweißnähte, die durch den Schweißvorgang entstanden sind. Früher wurden anschließend die entsprechenden Dichtungen in die Kunststoff-Rahmen eingezogen. Diese werden mittlerweile jedoch bereits von den Profillieferanten in den Profilstangen platziert. Nach Entfernung der Schweißnähte werden die Dreh-Kipp-Beschläge entsprechend den jeweiligen Größen an den Rahmen und Flügelteilen angebracht.
Sobald die Fenster ihre Öffnungsfunktion erhalten haben, folgt der letzte Akt, welcher erst nach Erhalt des Glases durchgeführt werden kann: das Einglasen des Fensters. Ist das Glas in den Flügel eingesetzt und mit Klötzen fixiert, fügen wir noch die Glasleisten in den benötigten Längen in den Fensterflügel ein. Das fertige Fenster kann man nun zum Kunden versenden. Dort wird nach der Fenstermontage noch der Fenstergriff angebracht, der den Abschluss der Fensterbestandteile darstellt.
